樓宇對講系統接線圖來啦！

發布時間：2020-04-03 ｜作者：安居樂樓宇對講｜來源：石家莊安居樂科技瀏覽：

簡介：為了更好的安裝樓宇對講系統，在大樓規劃初期，設計師們?cè)缇驮O(shè)計好了樓宇對講系統接線圖

為了更好的安裝樓宇對講系統，在大樓規劃初期，設計師們?cè)缇驮O(shè)計好了樓宇對講系統接線圖。這樣，在樓盤建成的同時，這個對講系統也就相應的設置好了。那么，這接線圖究竟是怎樣的呢？樓宇對講系統接線圖的主要結構包括對講主機，電控鎖，閉門器等設施。其中，家中的可視對講機起著主導作用。除了這幾個設備之間的連接以外，小區的總控制室當中還有一臺管理員總機，而正是這臺總機將整個小區的對講機完好的連接起來。今天我們就一起來了解一下樓宇對講系統接線圖。

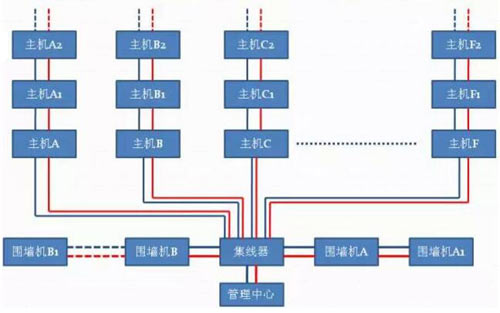

樓宇對講系統聯網布線圖

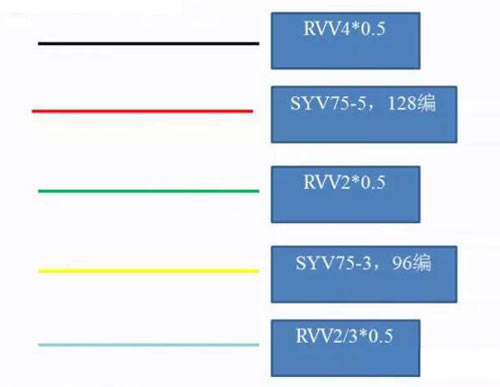

聯網布線線材要求

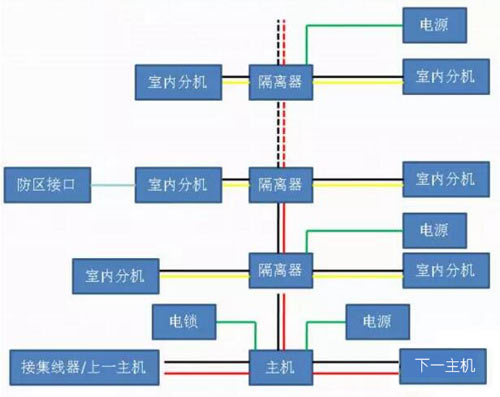

樓宇系統單元布線圖

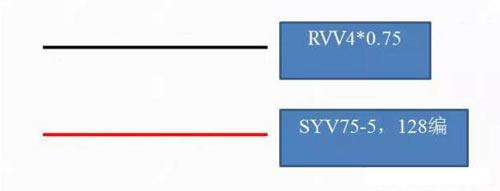

單元布線線材要求

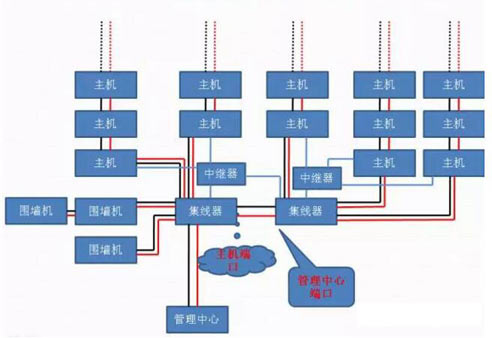

大型小區聯網方法

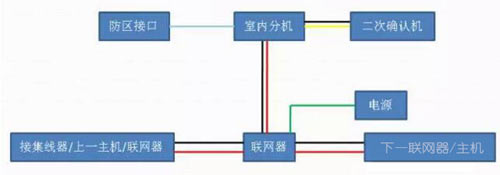

樓宇系統別墅布線圖

樓宇系統方案配置原則
1.手牽手的主機數量不宜過多，盡量控制在10臺左右。
2.所有布線要簡潔，不能四處繞。
3.當主機較多時，可以考慮用集成線器做多路分支來解決。
4.中繼器的使用可以按照集線器的數量做相同的配備。
5.中繼器分4路和8路兩種，具體選擇按照集線器出現分支數量來定。
